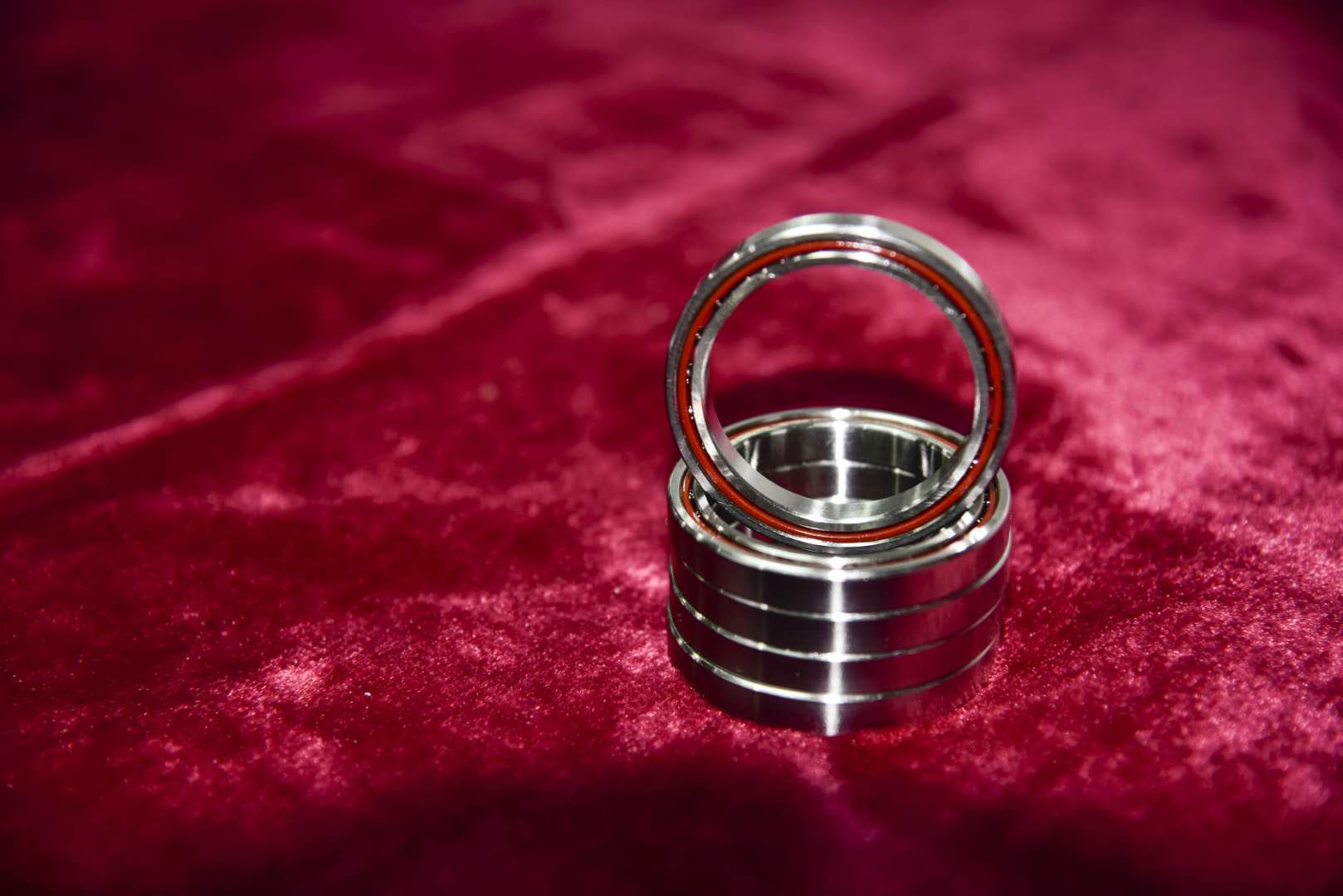

機床主軸軸承719系列

時間：2023-03-06 15:11:19

分類：高精度角接觸球軸承（標準系列）

公稱接觸角α15°-25°，內徑25-340mm
詳細信息
生產范圍：開式25-340mm，雙封25-140mm
生產型號：開式71906-71968，雙封71906-71928
滾動體：鋼球或陶瓷球
精度：P4S、P2級
配對：提供配對及客戶所需要的組配等

電話咨詢 400-994-5668

產品介紹
型號參數

719系列接觸角分為15°和25°兩種，當軸承承受同樣載荷時，選用不同的接觸角，載荷、彈性變形量和接觸應力不同，接觸角越大，軸向承載能力越大，但極限轉速越低。因此，轉速高、承受軸向載荷小的機床主軸軸承宜采用15°接觸角，反之，則采用接觸角為25°的機床主軸軸承。精密軸承分為18、19、70、72幾個尺寸系列，相同內徑的軸承，其外徑和寬度依次增大。

精密角接觸球軸承

機床主軸軸承719系列型號參數

軸承型號	外形尺寸			α=15°（C）				α=25°（AC）
	外形尺寸			額定載荷		極限轉速		額定載荷		極限轉速
	d	D	B	Cr	C0r	脂	油	Cr	C0r	脂	油
	mm			KN		r/min		KN		r/min
71907	35	55	10	11	10.9	26000	40000	10.4	10.3	20000	34000
71908	40	62	12	14	14.2	20000	34000	13.3	13.5	18000	30000
71909	45	68	12	14.7	16.1	18000	30000	13.9	15.2	17000	28000
71910	50	72	12	19	21.2	17000	28000	17.9	20.1	15000	24000
71911	55	80	13	23.7	27.4	15000	24000	22.4	26	14000	22000
71912	60	85	13	24.8	30.3	14000	22000	23.3	28.7	13000	20000
71913	65	90	13	25.1	31.9	13000	20000	23.6	30.2	12000	19000
71914	70	100	16	34.5	43.4	12000	19000	32.6	41.2	11000	18000
71915	75	105	16	25	45.6	11000	18000	33	43.2	95000	16000
71916	80	110	16	35.5	47.8	10000	17000	33.5	45.3	9000	15000
71917		120	18	46.5	61.9	9500	16000	43.8	58.6	8500	14000
71918	90	125	18	47.2	64.8	9000	15000	44.5	61.4	8000	13000
71919	95	130	18	47.9	67.8	9000	15000	45.2	64.1	8000	13000
71920	100	140	20	60.4	84.4	8500	14000	56.9	79.9	8000	13000
71921	105	145	20	61.4	88.2	8000	13000	57.8	83.5	7500	12000
71922	110	150	20	62.3	91.9	7500	12000	58.7	87	7000	11000
71924	120	165	22	73.7	107.6	7000	11000	69.5	101.9	6700	10000
71926	130	180	24	76.3	117.1	6700	10000	71.9	110.9	6000	9000
71928	140	190	24	78.9	126.4	6000	9000	74.4	119.7	5600	8500
71930	150	210	28	118.2	175.1	5600	8500	111.4	165.8	5000	7500
71932	160	220	28	123.6	191.2	5000	7500	116.5	181.1	4800	7000
71934	170	230	28	125.7	200	4800	7000	118.5	189.4	4300	6300
71936	180	250	33	159.7	249.1	4500	6700	150.6	235.9	4000	6000
71938	190	260	33	162.8	260.8	4300	6300	153.5	247	3800	5600
71940	200	280	38	198.4	311.4	3800	5600	187.1	294.9	3600	5300
71944	220	300	38	206.6	341.1	3600	5300	194.8	323	3200	4800
71948	240	320	38	219.2	384.2	3200	4800	206.7	363.8	3000	4500
71952	260	360	46	284.6	528.8	3000	4500	268.3	500.8	2600	4000
71956	280	380	46	288.7	554.6	2600	4000	272.2	525.5	2200	3600
